Zavod Birbaşa Split Kran Kondisioneri

Split Kranlı Kondisionerlərin Növləri?

HİSURP split kran kondisionerlərinin üç növü var:

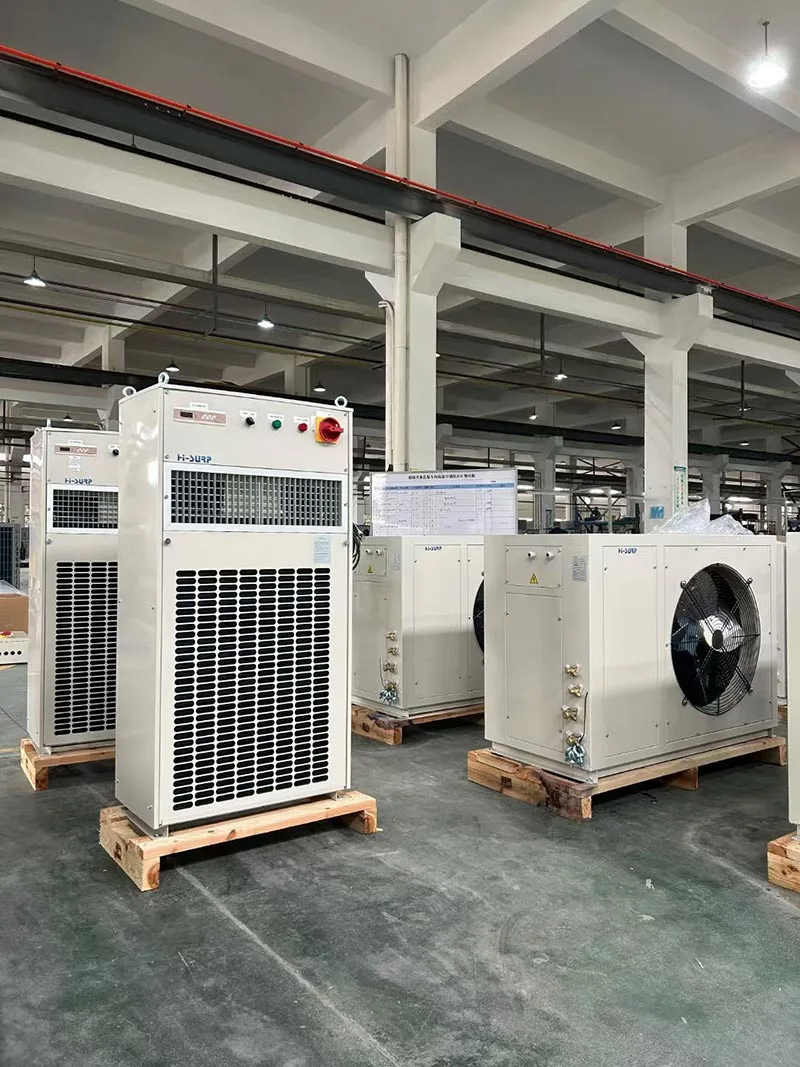

Split döşəməli kran kondisionerləri üçün,HİSURPB seriyasına malikdir, kifayət qədər yer sahəsi olan kabinlər üçün uyğundur.

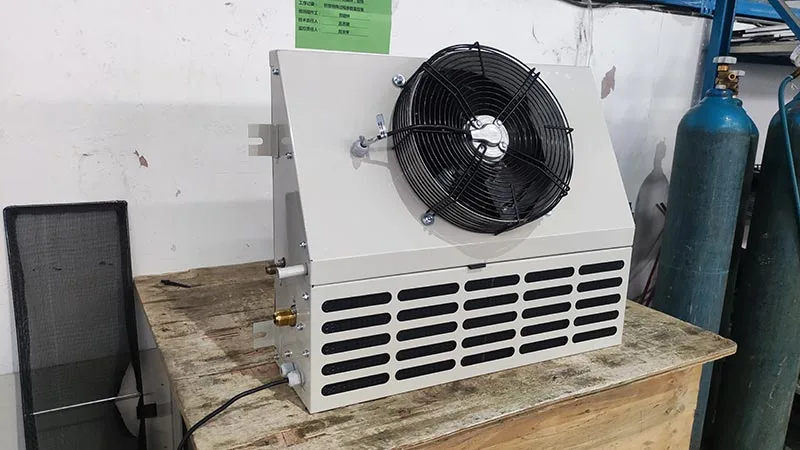

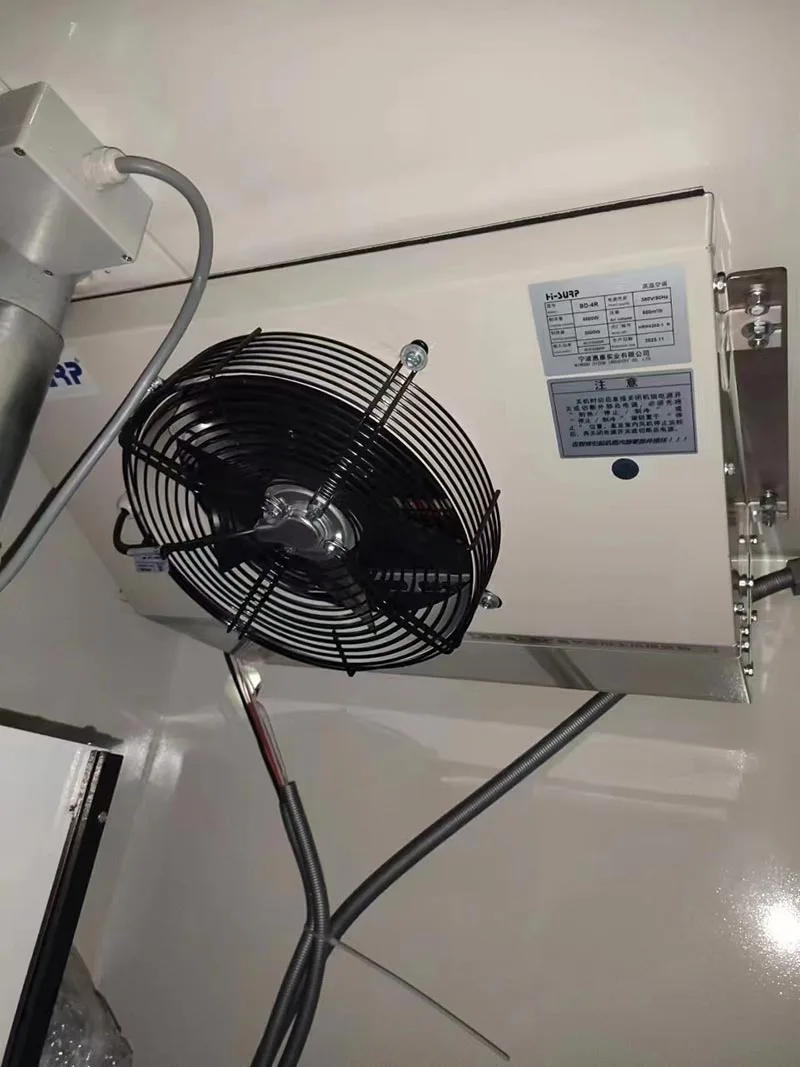

Divara quraşdırılmış kran kondisionerləri üçün HISURP, görünüşcə oxşar, maili səthə və yığcam ölçüyə malik BD/BG seriyasına malikdir. BG/BD quraşdırılması üçün xüsusi diqqət tələb olunur (damcı qablarının müxtəlif mövqelərinə görə; soyuducu maddənin buxarlanması kondensasiyaya səbəb ola bilər).

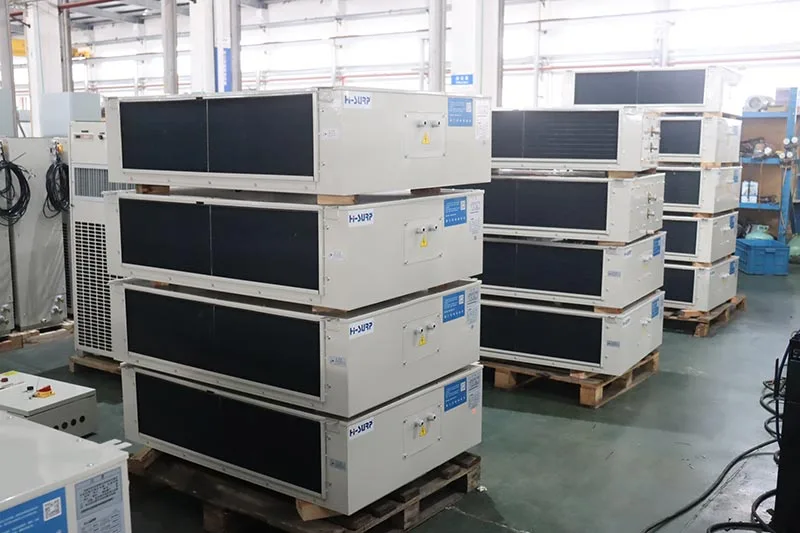

Split tavanlı kran kondisionerləri üçün HISURP adətən tavanın ortasına yerləşdirilən BX seriyasına malikdir, aşağıda hava çıxışı və ön və arxa tərəflərdə geri hava var.

HİSURP Split Kranlı Kondisionerlərə Baxış

Soyutma Gücü: 4~24kW

İstilik Gücü: 3~10kW

Soyuducu: R134a, R142b, R227ea, R515B, R236fa

Enerji təchizatı: AC380/400/440-3PH-50Hz/60Hz

Soyutmanın iş şəraiti: ətraf mühitin DB temperaturu: 45°C; daxili DB/WB 30/24°C-dir

Mis borular: lazımdır

HİSURP Split Kranlı Kondisionerləri Necə Quraşdırmaq olar?

A.  Quraşdırma mövqeyinin mis boruların və elektrik naqillərinin qoşulmasını asanlaşdırıb-yaxmadığını təsdiqləyin;

B.  Bünövrənin düzlüyünə, horizontallığına və kifayət qədər möhkəmliyinə əmin olun və xarici bloku 4-M12 boltlar, qaykalar və yay yuyucuları ilə montaj ayaqlarına birləşdirin;

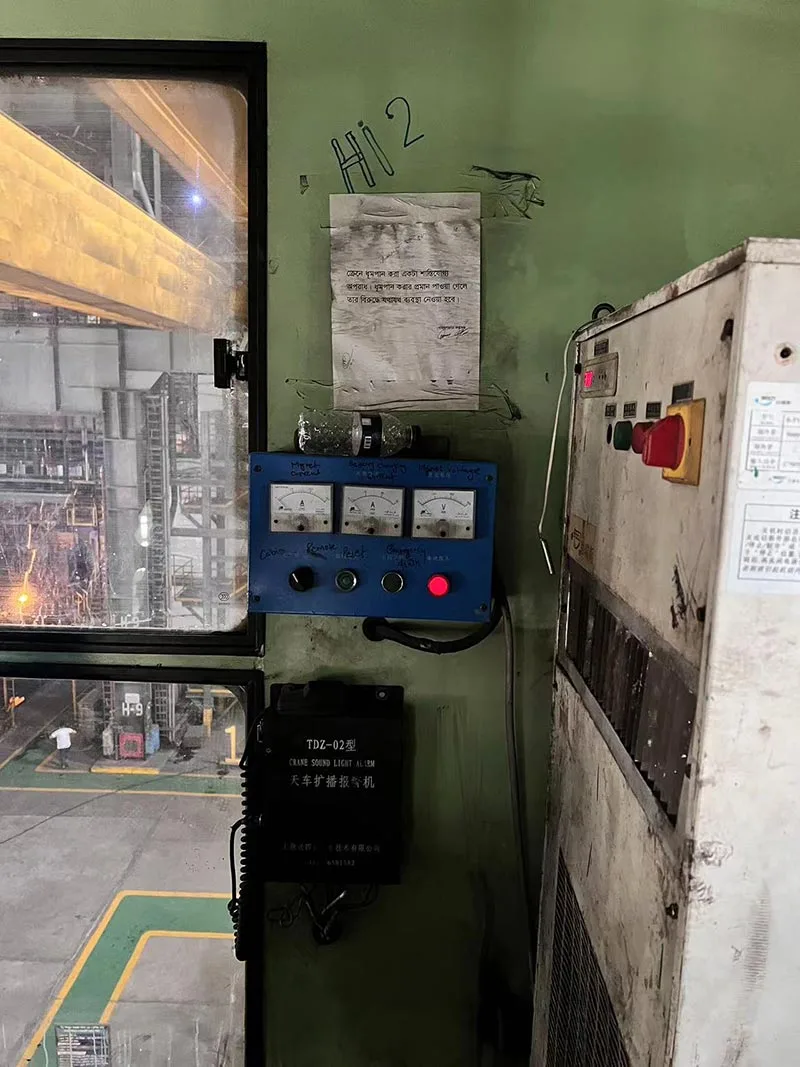

C.  Daxili blok hündür və nazik olduğu üçün asanlıqla yıxılır, ona görə də qurğu üçün inteqrasiya olunmuş montaj yeri vasitəsilə sürücü kabinəsinin arxa panelinə etibarlı şəkildə qoşulmalıdır;

D.  Bölmə su damcılarına məruz qalan yerə quraşdırılmamalıdır, əks halda bu, elektrik cərəyanı və ya sızmaya səbəb ola bilər;

E.  Soyuducu boruların quraşdırılmasından əvvəl interfeyslərin bağlı olduğunu yoxlayın və boruları daxil edərkən arxa interfeysi bağlı saxlayın və boruların içərisində toz və ya su olmasın;

F.  Daxili və xarici qurğular maye xətti üçün Φ1/2” və qaz xətti üçün Φ3/4” uyğun ölçüdə soyuducu mis boruların yuvaları ilə bağlama klapanlarına birləşdirilir. Standart uzunluq 5 m-dir. Əgər uzadılmalıdırsa, istifadəçi sifariş verərkən xüsusi xəbərdarlıq etməlidir;

G.  Mis borular əzildiyi halda əyilmələrə çox diqqətlə birləşdirilməlidir. Bu əməliyyat üçün boru bükmə aparatı tövsiyə olunur. Bükülmə radiusu (R) ≥70 mm-dir. Boruların çatlaması və ya qırılması halında əyilmə təkrarlanmamalıdır;

H.  Boruların hər iki ucunun qapalı və açıq vidalı birləşmələri etibarlı və möhkəm olmalıdır (vidalanmış). Qaynaqda düz qaynaq tikişi və sızma olmaması təmin edilməlidir;

I.  25 kq/sm² azot aşağı təzyiqli xidmət klapanına vurulur və sızmanın aşkar edilməsi üçün mis boruların birləşmələrinə və ya qaynaq tikişlərinə sabunlu su bərabər şəkildə vurulur. Aşağı təzyiqli xidmət klapanından azot çıxmazsa, vakuum nasosu işə salınacaq. Hər hansı bir sızma aşkar edilərsə, azot buraxıldıqdan sonra aradan qaldırılmalı və sonra yenidən sızmanın aşkarlanması həyata keçirilməlidir;

J.  Əgər qurğunun içərisində heç bir su möhürünün döngəsi yerləşdirilməyibsə, qatılaşdırılmış suyu rəvan şəkildə boşaltmaq üçün döngənin su möhürü daxili blokun çıxışına yerləşdirilməlidir. Drenaj boruları qurğunun su qabından aşağı yerdə quraşdırılmalıdır;

K.  Bütün naqillər və kabellər qurğu ilə birlikdə verilən naqillərin sxematik diaqramına uyğun olaraq düzgün və etibarlı şəkildə birləşdirilməlidir və kabellərin xətt lövhəsinə basaraq cızılması və əzilməsi qəti qadağandır.

L.  Enerji təchizatı xətləri kontur rəsmində göstərildiyi kimi enerji təchizatı və idarəetmə xəttinin girişindən daxil edilir və sonra “L1、L2、L3” və PE terminallarına qoşulur. Digər xətlər dövrə diaqramında ətraflı göstərildiyi kimi, elektrik təchizatı xətti ilə eyni istiqamətdə çəkilməlidir. Bütün kabellər marşrut deşiklərindən keçərkən metal şlanqla örtülməli və lentlərlə möhkəm bağlanmalıdır.

M.  Müvafiq diametrli mis keçiricilər kondisioner üçün elektrik naqillərinin aşağıdakı cədvəlinə uyğun olaraq seçilir və qurğu ilə birlikdə verilmiş dövrə diaqramına uyğun birləşdirilir.

Kondisionerin elektrik naqilləri

N.  Birləşdirici borular, naqillər və drenaj boruları quraşdırıldıqdan sonra mis boruları, məftilləri və drenaj borularını 200mm-300mm boşluqda bağlamaq üçün lentlər istifadə olunur. Birləşdirici boruların yaxşı istilik izolyasiyasına malik olması təmin edilməlidir, çünki açıq mis boruların yüksək temperaturu birləşdirici naqillərə və drenaj borularına zərər verə bilər.

O.  Daxili blokun elektrik qapağı və hava girişi yaxşı yerləşdirilməlidir. Xarici blokun paneli geri yerləşdirilib. Bölmə elektrikləşdirilir və soyutma işini sınaqdan keçirir (20-30 dəqiqə ərzində). Hər hansı vibrasiya, sızma və ya anormal nasazlıq və s. baş verərsə, dərhal aradan qaldırılmalıdır. Bundan əlavə, istifadəçiyə kondisionerdən istifadə qaydası öyrədilməlidir.

P.  Əgər cihaz faza çatışmazlığı və anti-faza qoruyucuları ilə təchiz olunubsa, elektrik təchizatının müvafiq yerli qaydalara (məsələn, Milli Elektrik Məcəlləsi) uyğun olaraq düzgün qoşulub-qoşulmadığını yoxlamaq lazımdır. Gərginlik nominal gərginliyin ±15%-dən çox olmamalıdır;

S.  Əgər qurğunun quraşdırıldığı yer yüksək temperatur mənbələrindən ciddi radiasiyaya məruz qalırsa, istifadəçidən mənbələrlə qurğu arasında maneələr yerləşdirməsi tələb olunur.

HİSURP Split Kran Kondisionerlərinin fərdiləşdirilməsi

* Korroziyaya qarşı

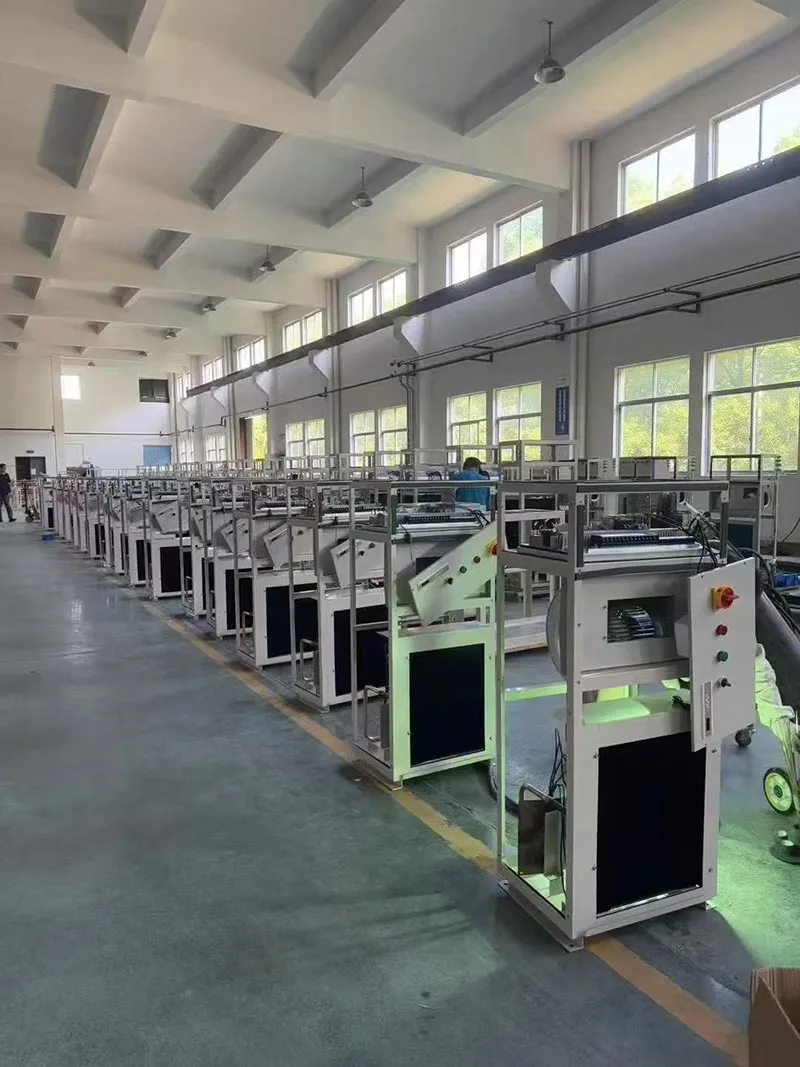

İstilik dəyişdiricisinin korroziyadan qorunması variantları bunlardır: rəngləmə; elektroforez;  nanoelektroforez; mis boru alüminium qanadları. Aşağıdakı şəkil elektroforezin sxematik diaqramını göstərir.

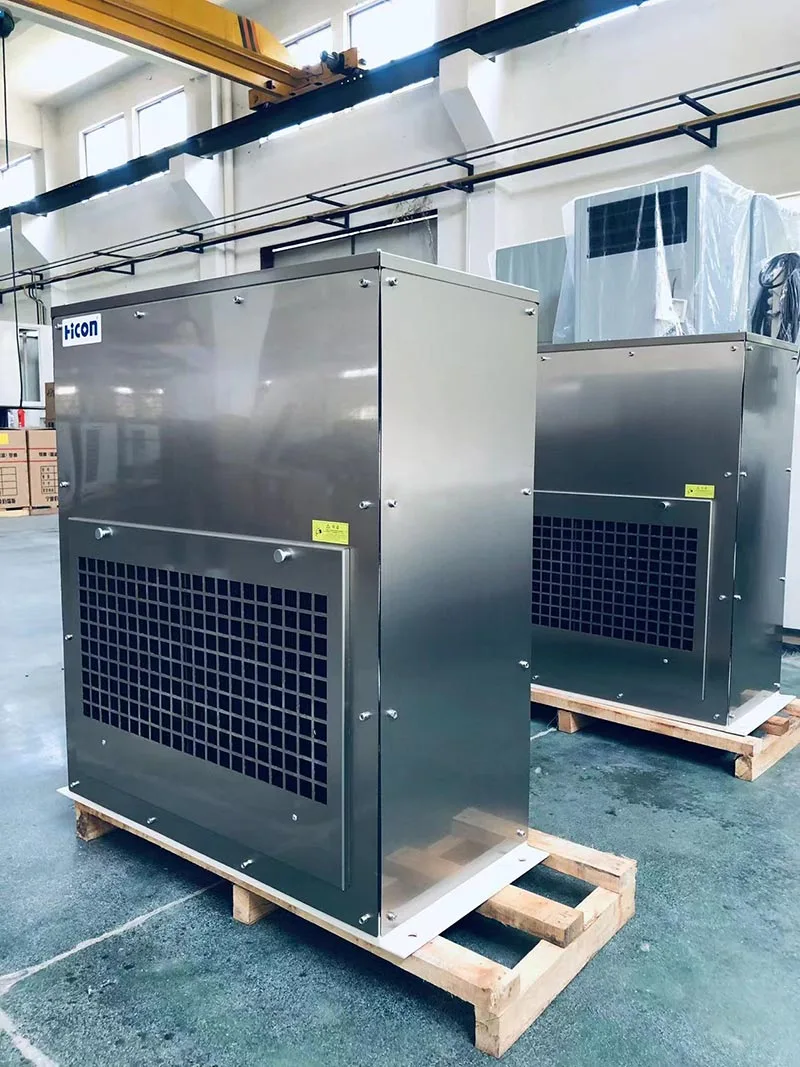

Sac metal korroziyadan qorunma variantlarına aşağıdakılar daxildir: rəngləmə (standart C3); sinklənmiş təbəqə elektroforezi + rəngləmə; və paslanmayan polad. Aşağıdakı şəkil paslanmayan poladdan sxematik diaqramı göstərir.

* Partlayışa davamlı

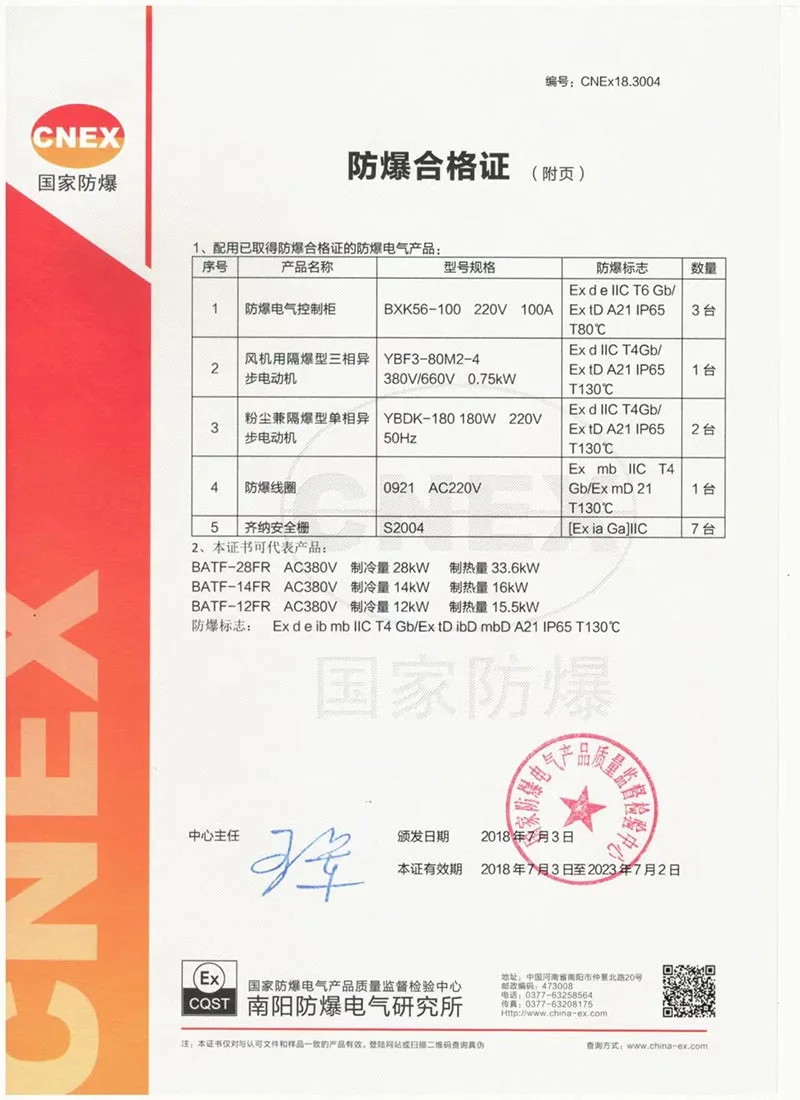

HİSURP Split Kran Kondisionerləri CNEX sertifikatına malikdir.

BT4, ilk növbədə, maksimum səth temperaturu 135°C-dən çox olmayan (daha çox istifadə olunur) Zona 2 təhlükəli qaz sahələri üçün uyğundur.

CT4 həm Zona 1, həm də Zona 2 təhlükəli qaz sahələri üçün uyğundur, həmçinin maksimum səth temperaturu 135°C-dən çox deyil.

Və HISURP onlardan hər hansı birini edə bilər.
